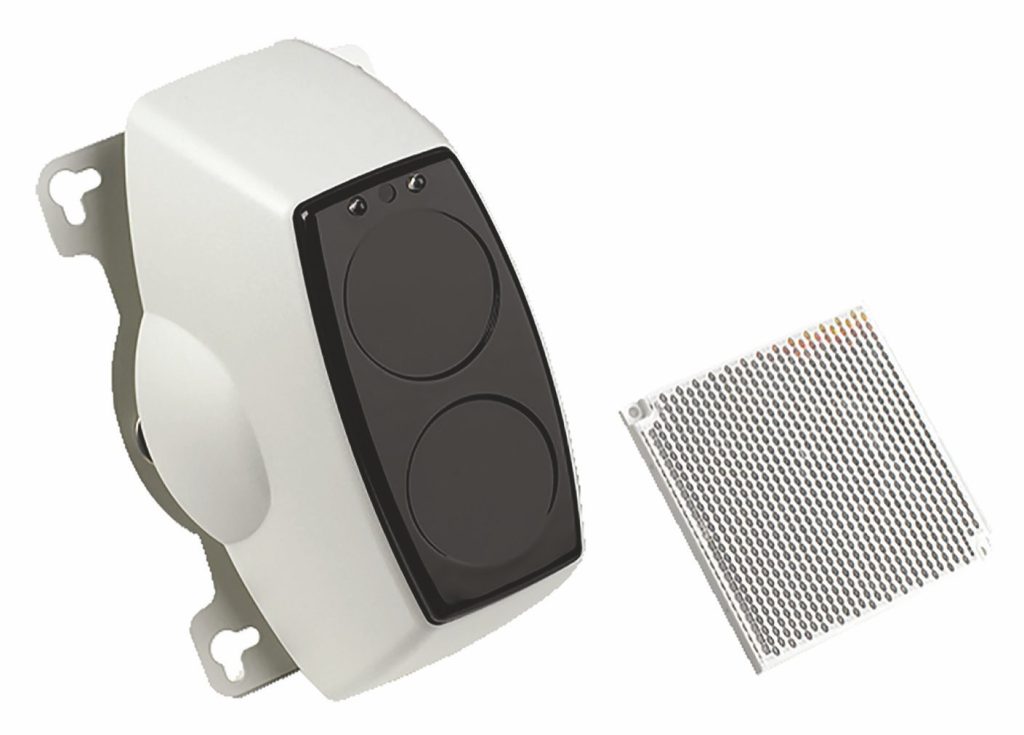

Cooper MAB100R

Cooper MAB100R Adresli Beam Dedektörü 50 / 100 Metre

Cooper MAB100R, geniş ve yüksek tavanlı açık hacimlerde duman algılaması için tasarlanmış, adreslenebilir yansıtmalı (reflektörlü) ışın tipi bir duman dedektörüdür. Eaton çatısı altındaki Cooper (Menvier) yangın algılama ürün ailesine ait olan MAB100R, geleneksel nokta tipi dedektörlerin yetersiz kaldığı depo, fabrika, spor salonu, hangar ve havalimanı gibi büyük alanlarda üstün performans sunar. 50 ila 100 metre arasındaki uzun çalışma menzili sayesinde tek bir cihaz, onlarca nokta dedektörünün koruduğu alanı tek başına izleyebilir; bu da hem kurulum maliyetini hem de bakım yükünü önemli ölçüde azaltır.

Çalışma Prensibi

Cooper MAB100R, yansıtmalı algılama teknolojisiyle çalışır ve iki ana bileşenden oluşur: kızılötesi ışın yayan verici-alıcı ünitesi ile bu ışını geri yansıtan prizma reflektör. Verici-alıcı ünitesi, 880 nm dalga boyunda sürekli bir kızılötesi ışın gönderir; bu ışın karşıdaki prizmadan yansıyarak üniteye geri döner. Korunan alanda yangın çıkıp duman ışın yoluna girdiğinde, duman partikülleri ışını kademeli olarak zayıflatır. Sinyal seviyesi, önceden ayarlanmış alarm eşiğinin altına düştüğünde dedektör panele yangın sinyali iletir. Cihazda %25 (2.50 dB), %35 (3.74 dB) ve %50 (6.02 dB) olmak üzere seçilebilir üç alarm eşiği bulunur; bu sayede farklı tavan yükseklikleri ve ortam koşullarına göre hassasiyet ayarlanabilir.

Akıllı Özellikler ve Güvenilirlik

Cooper MAB100R mikroişlemci kontrollüdür ve otomatik kirlilik kompanzasyonuna sahiptir. Dedektör, optik yüzeylerde zamanla oluşan kir birikimi veya bileşen yaşlanması kaynaklı sinyal zayıflamasını sürekli izler; alınan sinyali her 15 dakikada bir referans değerle karşılaştırır ve saatte 0.7 dB’nin altındaki yavaş değişimleri otomatik olarak düzeltir. Bu özellik, dedektörün uzun süre boyunca hatalı alarm üretmeden güvenilir biçimde çalışmasını sağlar. Işın yaklaşık 10 saniye boyunca %90 veya daha fazla aniden engellenirse (örneğin ışın yoluna bir cisim girmesi, verici arızası ya da prizmanın kaybı gibi durumlarda) cihaz arıza durumuna geçer; sorun giderildiğinde ise yaklaşık 5 saniye içinde otomatik olarak sıfırlanır.

Kolay Kurulum ve Düşük Akım Tüketimi

Cooper MAB100R, çevrimden beslemeli (loop powered) bir cihazdır; bu nedenle ayrı bir güç kaynağına ihtiyaç duymaz ve yangın paneline standart loop kablosuyla bağlanır. Yazılımsal (soft) adresleme ile tek bir adres alır ve dahili kısa devre izolatörü sayesinde loop güvenilirliğine katkı sağlar. Kurulum sırasında basit bir hizalama (set up) modu devreye alınır; hizalama akımı göstergesi yardımıyla verici-alıcı ve prizma hızlı ve kolay biçimde hizalanır. Hizalama toleransı %35 eşikte dedektör için ± 0.8°, prizma için ± 5.0° olarak tanımlanmıştır. Düşük akım tüketimi (bekleme akımı 5 mA’nın altında) sayesinde loop bütçesini zorlamadan sisteme entegre edilir.

Standartlar ve Kit İçeriği

Cooper MAB100R, EN54 Bölüm 12 (ışın tipi duman dedektörleri) ve Bölüm 17 (kısa devre izolatörleri) standartlarına uygun olarak üretilmiştir ve -10°C ile +55°C arasındaki geniş bir sıcaklık aralığında çalışır. Ürün kiti tipik olarak bir dedektör kafası takımı, MAB100R için dört adet prizma, bir çift test filtresi ile hat içi ve dik açılı kablolama için iki adet 4’lü konnektör içerir. Cihaz, bakım kolaylığı için duvara monte edilir; bu da özellikle raf sistemleri bulunan depolarda bakım erişimini büyük ölçüde kolaylaştırır.

Tek Cihazla Geniş Kapsama: Maliyet ve Bakım Avantajı

Işın tipi dedektörlerin en büyük avantajı, çok sayıda nokta dedektörü yerine tek bir cihazla geniş bir hattı koruyabilmesidir. MAB100R’ın 100 metreye kadar uzanan menzili ve 15 metrelik çalışma genişliği düşünüldüğünde, tek bir ünite oldukça büyük bir alanı kapsar. Bu durum yalnızca cihaz adedini değil, aynı zamanda kablolama uzunluğunu, işçilik süresini ve devreye alma maliyetini de azaltır. Bakım açısından da tek bir noktanın test ve temizliğiyle ilgilenmek, dağıtık konumlardaki onlarca nokta dedektörüyle uğraşmaktan çok daha pratiktir. Özellikle yüksek tavanlı depolarda nokta dedektörlerine erişmek için platform veya yükseltici gerekirken, duvara monte edilen MAB100R’a erişim çok daha kolaydır. Cihazla birlikte verilen çift test filtresi, periyodik fonksiyon testlerinin standart ve tekrarlanabilir biçimde yapılmasına olanak tanıyarak bakım süreçlerini güvenilir kılar.

Nerelerde Kullanılır?

MAB100R; lojistik depoları, üretim tesisleri, kapalı spor salonları, sergi ve fuar alanları, hangarlar, havalimanı terminalleri, tarihi yapılar ve atriumlar gibi geniş, açık ve yüksek tavanlı hacimler için idealdir. Bu tür alanlarda nokta dedektörü kullanımı hem maliyetli hem de bakımı zordur; MAB100R ise tek bir cihazla geniş bir alanı izleyerek pratik, ekonomik ve güvenilir bir çözüm sunar.
